Les alimentations et transformateurs pour réaliser les installations en toute sécurité et respecter les normes en vigueur : spot très basse tension, driver LED, réglette mini LED...

Comment choisir son transformateur ?

Outre le fait de bien choisir un transformateur électronique il vous faudra dimensionner la puissance de votre transformateur. Cette règle s'applique aussi bien pour les ampoules que pour les rubans LED.
Elle est très facile, il s'agit dans un premier temps d'une simple addition. En effet, il vous faudra additionner les puissances de chacune de vos ampoules (ou nombre de mètres de ruban en prenant la valeur de la puissance par mètre de ce dernier).
Vous obtiendrez ainsi la puissance de votre installation, ajoutez une marge d'environ 10% afin de ne pas exploiter votre transformateur en permanence au maximum de ses capacités. Il ne vous reste ensuite plus qu'à choisir le transformateur délivrant la puissance supérieure ou égale la plus proche de votre résultat.

- Exemple avec 6 Ampoules LED GU5.3 (MR16) 4W :
Soit : 6 x (4W) = 24W
Puis on ajoute la marge de sécurité : 24W x 1,1 = 26,4W (où 1,1 est le coefficient permettant d'ajouter 10% à votre premier calcul).
Le transformateur le plus proche dont la puissance délivrée est supérieure ou égale aux 26,4 watts que nous avons trouvés est un transformateur électronique de 30W.

- Exemple avec un Ruban LED 14,4 watts / mètre pour une longueur utilisée de 3,6 mètres.
Soit : 3,6 (m) x 14,4 (W) = 51,84W
Puis on ajoute la marge de sécurité : 51,84W x 1,1 = 57,02W
le transformateur le plus proche dont la puissance délivrée est supérieure ou égale aux 57,02 watts que nous avons calculés est un transformateur électronique de 60W


Montage électrique.

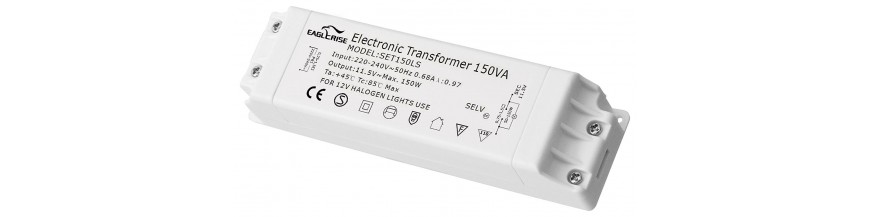

Les transformateurs électroniques convertissent (ou transforment, d'où leur nom) le courant alternatif 230V de votre maison en courant continu 12V régulé.
Il comportent donc une entrée et une sortie matérialisées par des fils de sections différentes.
L'entrée se branche directement au courant 230V alternatif de votre maison, dans une boite de raccordement, ou par le bais d'une prise électrique. La sortie pourra directement alimenter vos ampoules ou vos rubans.
